국소배기장치의 플랜지, 테이퍼, 슬롯의 개념

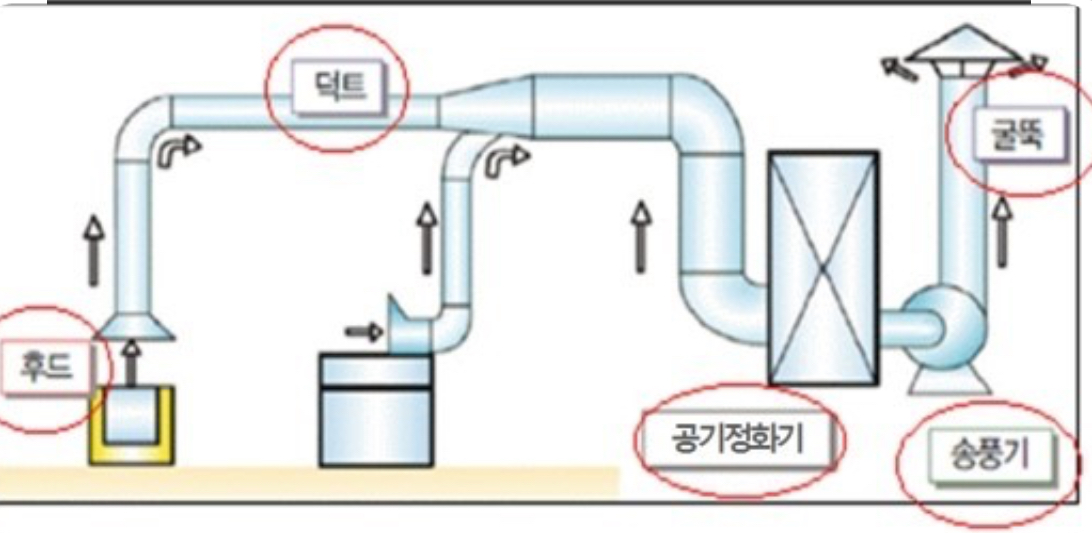

국소배기장치에서 플랜지, 테이퍼, 슬롯은 후드의 성능을 향상시키고 효율적인 배기를 돕는 중요한 구성 요소입니다. 각각의 형태와 역할은 다음과 같습니다.
1. 플랜지 (Flange)
* 생김새: 후드의 개구면 둘레에 직각으로 부착된 좁은 판입니다. 보통 후드와 같은 재질로 만들어집니다.
* 역할:
   * 후드 외부에서 유입되는 불필요한 공기의 양을 줄여 후드 내부로 오염된 공기를 더 효과적으로 흡입하도록 돕습니다.
   * 후드 주변의 기류를 안정화시켜 포집 효율을 높입니다.
   * 특히 외부식 후드에서 플랜지 설치 유무에 따라 필요한 배기량이 크게 달라질 수 있습니다. 플랜지를 설치하면 동일한 포집 효과를 얻기 위해 더 적은 풍량을 사용해도 됩니다.
* 그림:
   ┌──────────────┐
│                │
│      후드      │
│                │
└──────┬──────┘
        │
┌──────┴──────┐
│    플랜지    │<0xE2><0x94><0xB2>
└──────────────┘

   (실제로는 후드의 개구면 전체 둘레에 부착됩니다.)
2. 테이퍼 (Taper)
* 생김새: 후드와 덕트가 연결되는 부위에서 단면적이 점차적으로 줄어드는 깔때기 모양의 부분입니다. 연결 부위의 각도는 보통 30~45도 정도가 적절하다고 알려져 있습니다.
* 역할:
   * 후드에서 흡입된 공기가 덕트로 부드럽게 흘러 들어가도록 유도하여 급격한 단면 변화로 인한 공기 흐름의 저항 및 압력 손실을 줄입니다.
   * 후드 개구면에서의 공기 속도를 균일하게 분포시키는 데 도움을 줍니다.
   * 에너지 효율적인 배기 시스템을 구축하는 데 중요한 역할을 합니다.
* 그림:
      넓은 면 (후드 쪽)
  /              \
/                \
/                  \
--------------------
       테이퍼
--------------------
   좁은 면 (덕트 쪽)

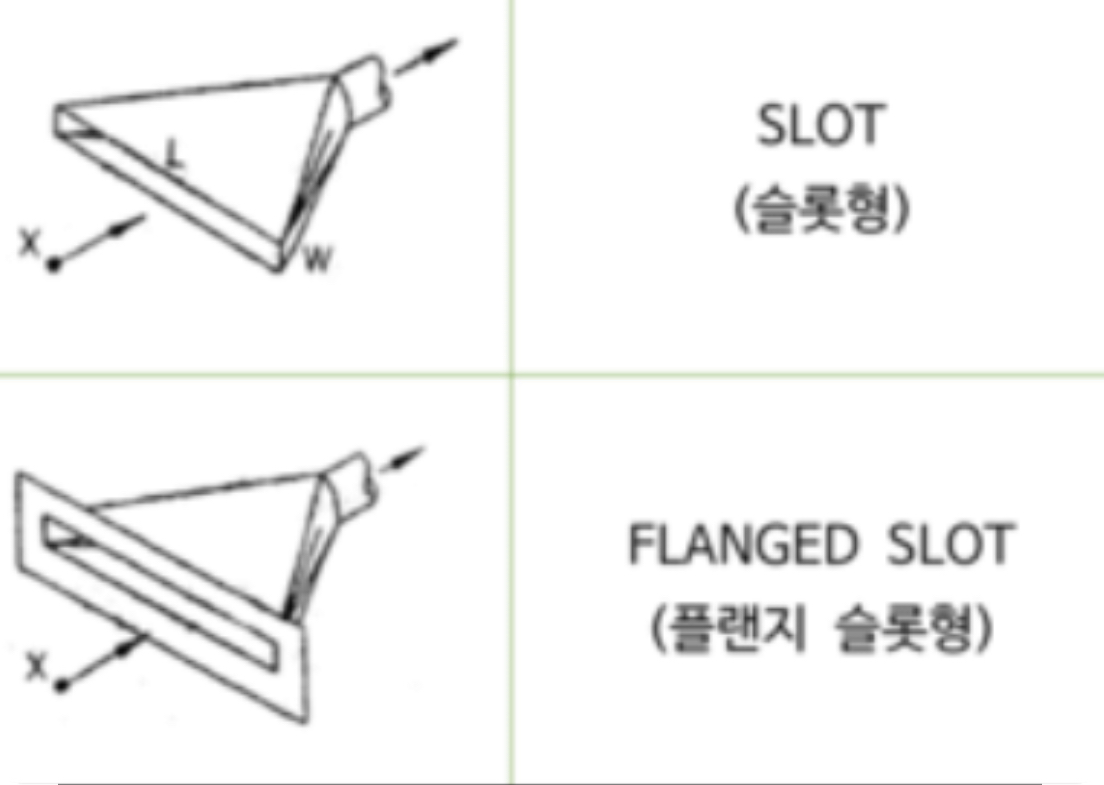

3. 슬롯 (Slot)
* 생김새: 가늘고 긴 틈새 형태의 후드 개구부입니다. 후드의 폭에 비해 길이가 매우 긴 형태를 띱니다. 일반적으로 후드의 폭과 길이의 비가 0.2 이하인 경우 슬롯형 후드라고 합니다.
* 역할:
   * 넓은 면적에서 발생하는 오염 물질을 효과적으로 포집하는 데 유리합니다. 예를 들어, 도금조, 용해로, 분무 도장 작업대 등 넓고 평평한 발생원에서 오염 물질이 확산하는 것을 막기 위해 주로 사용됩니다.
   * 좁은 폭으로 인해 비교적 적은 풍량으로도 효과적인 제어가 가능합니다.
   * 슬롯 후드 내부에는 배플(Baffle)이라는 칸막이를 설치하여 공기 흐름을 균일하게 유지하고 포집 효율을 높이는 경우가 많습니다.
* 그림:
   ┌──────────────────┐
│                                  │
│              슬롯 (틈새)            │<0xE2><0x94><0xB2><0xE2><0x94><0xB2><0xE2><0x94><0xB2><0xE2><0x94><0xB2><0xE2><0x94><0xB2><0xE2><0x94><0xB2><0xE2><0x94><0xB2><0xE2><0x94><0xB2><0xE2><0x94><0xB2>
│                                  │
└──────────────────┘
(폭이 좁고 길이가 긴 형태)

참고:
실제로 국소배기장치는 다양한 형태와 크기로 제작되며, 작업 환경과 발생하는 유해 물질의 특성에 따라 플랜지, 테이퍼, 슬롯 등의 디자인이 최적화됩니다.
